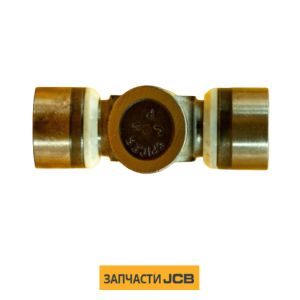

Крестовина гидронасоса JCB 914/60080

Крестовина вала гидронасоса
JCB
914/60080, 914/60315, 914/70020, 914/10803, 914/37801, 914/36201, 914-60080, 914-60315, 914-70020, 914-10803, 914-37801, 914-36201

Крестовина кардана (или карданного вала) — это важный элемент карданной передачи, который обеспечивает передачу крутящего момента между валами под углом друг к другу. Она играет ключевую роль в конструкции карданного вала, позволяя передавать вращательное движение от одного узла трансмиссии к другому, даже если они находятся не на одной оси.
Основные функции крестовины кардана:
1. Передача крутящего момента: Крестовина позволяет передавать вращение от ведущего вала (например, от коробки передач) к ведомому валу (например, к заднему мосту), несмотря на угловое смещение между ними.
2. Компенсация угловых отклонений: В процессе движения автомобиля карданный вал может изменять угол наклона из-за работы подвески. Крестовина позволяет компенсировать эти изменения угла, сохраняя плавность работы трансмиссии.
Конструкция крестовины:
Крестовина состоит из центрального крестообразного элемента, на концах которого установлены подшипники. Эти подшипники закреплены в проушинах вилок карданного вала. Такая конструкция обеспечивает вращение в двух плоскостях, что и позволяет передавать крутящий момент при угловом смещении валов.
Признаки износа крестовины:
- Посторонние звуки (стуки, скрипы) при движении.
- Вибрации в трансмиссии.
- Люфт в местах соединения карданного вала.
Износ крестовины кардана может привести к поломке карданного вала и выходу из строя других компонентов трансмиссии, поэтому регулярная проверка и замена крестовины при необходимости являются важными мерами обслуживания.
