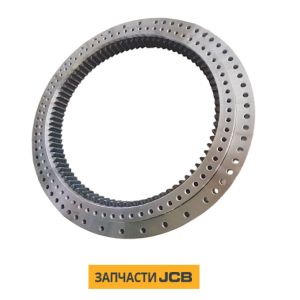

Поворотный круг JCB 331/12091

Поворотный круг JCB
331/12091, JLB0214, LP12091D, ​331-12091



Поворотный круг экскаватора — это один из ключевых узлов, обеспечивающих вращение верхней части машины (кабины, стрелы, противовеса и других элементов) относительно нижней части (ходовой рамы с гусеницами или колесами). Этот механизм обеспечивает экскаватору возможность выполнения работы в радиусе 360 градусов.
Основные элементы поворотного круга:
 1. Зубчатое кольцо: Обеспечивает передачу усилия от привода поворота на платформу.
 2. Подшипники: Несут нагрузки и обеспечивают плавность вращения.
 3. Привод поворота: Обычно включает гидравлический или электрический мотор, который через редуктор вращает зубчатое кольцо.
 4. Крепежные элементы: Обеспечивают жесткую фиксацию поворотного круга к верхней и нижней частям экскаватора.
Принцип работы:
 • Гидромотор или электродвигатель передает крутящий момент на редуктор.
 • Редуктор передает усилие на зубчатое кольцо, которое вращает платформу экскаватора.
 • Подшипники в поворотном круге выдерживают осевые, радиальные и моментные нагрузки, возникающие во время работы.
Типы поворотных кругов:
 1. Однорядные шариковые подшипники: Применяются в небольших экскаваторах.
 2. Двухрядные подшипники или роликовые конструкции: Используются в тяжелой технике для работы с большими нагрузками.
Особенности эксплуатации:
 • Регулярная смазка поворотного круга для предотвращения износа.
 • Проверка крепежных элементов и отсутствие люфтов.
 • Контроль за уровнем износа зубчатого венца.
