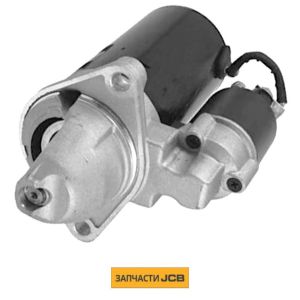

Стартер JCB 714/35600

Стартер двигателя
JCB
714/35600, 714/40482, 714/40014, 714-35600, 714-40482, 714-40014

№1

Стартер — это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания.
Он обеспечивает первоначальное вращение коленчатого вала, необходимое для запуска процесса воспламенения топливной смеси.
В технике JCB стартеры используются для надежного запуска дизельных двигателей.
Основные компоненты стартера:
 1. Корпус:
 • Обеспечивает защиту внутренних компонентов.
 • Обычно изготавливается из металла для прочности.
 2. Электродвигатель:
 • Генерирует вращательное движение, передающееся на коленчатый вал.
 3. Бендикс (приводной механизм):
 • Соединяет стартер с маховиком двигателя на время запуска.
 • Включает шестерню, которая временно сцепляется с венцом маховика.
 4. Втягивающее реле:
 • Отвечает за включение и отключение стартера.
 • Перемещает шестерню бендикса в зацепление с маховиком.
 5. Щеточный узел и коллектор:
 • Передают ток на обмотки ротора, создавая магнитное поле для вращения.
 6. Редуктор (в некоторых моделях):
 • Уменьшает обороты электродвигателя и увеличивает крутящий момент.
Принцип работы стартера:
 1. Включение:
 • При повороте ключа зажигания или нажатии кнопки запуска, ток подается на втягивающее реле.
 2. Зацепление:
 • Реле перемещает шестерню бендикса, которая зацепляется с маховиком двигателя.
 3. Вращение:
 • Электродвигатель стартера вращает маховик, а вместе с ним — и коленчатый вал двигателя.
 4. Отключение:
 • После запуска двигателя бендикс автоматически отсоединяется, предотвращая обратное вращение стартера.
Проблемы стартера и их причины:
 1. Стартер не крутит:
 • Разряжен аккумулятор.
 • Неисправно втягивающее реле.
 • Плохой контакт на клеммах или в проводке.
 2. Стартер крутит, но двигатель не запускается:
 • Износ бендикса (шестерня не зацепляется с маховиком).
 • Поломка зубьев венца маховика.
 3. Щелчки при запуске:
 • Слабый заряд аккумулятора.
 • Поломка втягивающего реле.
 4. Скрежет или шум:
 • Износ шестерни бендикса.
 • Повреждения зубьев маховика.
 5. Стартер не отключается после запуска двигателя:
 • Залипание втягивающего реле.
 • Неисправность замка зажигания.
Обслуживание стартера:
 1. Регулярная проверка контактов и клемм:
 • Убедитесь в отсутствии коррозии и плотности соединения.
 2. Очистка стартера:
 • Удаляйте грязь и пыль, чтобы избежать перегрева.
 3. Замена щеток:
 • Изношенные щетки снижают мощность стартера.
 4. Проверка бендикса:
 • Убедитесь, что шестерня свободно перемещается и возвращается в исходное положение.
 5. Диагностика аккумулятора:
 • Проверьте, что батарея обеспечивает достаточный ток для работы стартера.
==================
