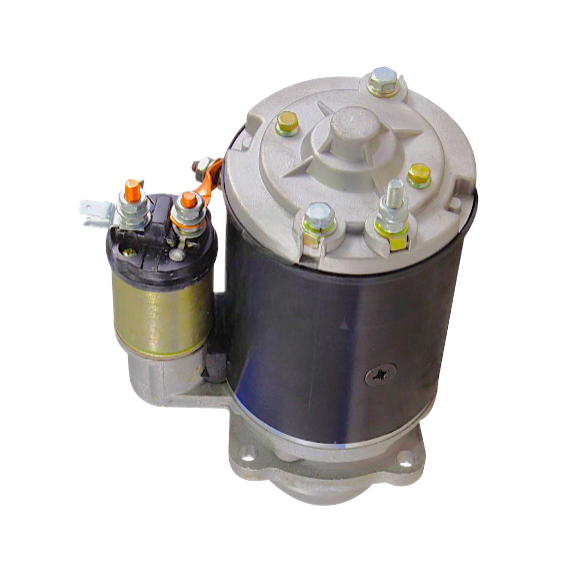

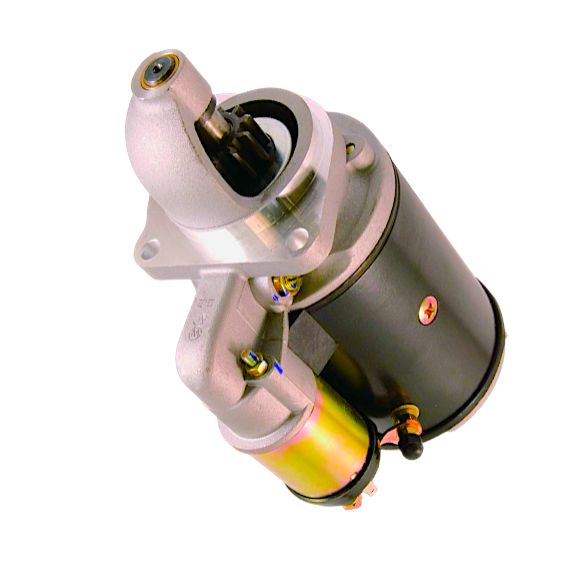

Стартер для JCB, Komatsu, Perkins STL0703

Стартер

STL0703

===

BG 31400116 Bosch 0001218816, 0986018151 Cargo 110615, 111737 Ghibaudi JB123708166 HC-PARTS CS703 HELLA 8EA730219001 Iskra 11130526, 11131070, 11132160, AZE4245, AZJ3151, AZJ3369, IS0526, IS1377 JCB 71409100R, 71440006, 71440158 JU JST1110 Komatsu 6810819101 KRAUF STG0703BW, STG0703XY, STI0703UL, STL0703CL Lucas 26294, 26357, 26357B, 26357D, 26369, 27511, 27518, 27520, 27524, 27543, 27570, 27585, LRS00195, LRS00968, LRS195 Magneti Marelli 27592 Magneton 443115142720, 9142720, 9142728 MAHLE MS347 Motorherz STI0703RB, STL0703WA Perkins 2873A028, 2873A102, 2873B056 Prestolite 20500968 SAE S128E954 WAI 2-2303-LU WPS 17649N, 22458LU YALE 50046535, 50380618, 50380619 ZAUFER 300N10780Z

Стартер — это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания.
Он обеспечивает первоначальное вращение коленчатого вала, необходимое для запуска процесса воспламенения топливной смеси.
В технике JCB стартеры используются для надежного запуска дизельных двигателей.
Основные компоненты стартера:
 1. Корпус:
 • Обеспечивает защиту внутренних компонентов.
 • Обычно изготавливается из металла для прочности.
 2. Электродвигатель:
 • Генерирует вращательное движение, передающееся на коленчатый вал.
 3. Бендикс (приводной механизм):
 • Соединяет стартер с маховиком двигателя на время запуска.
 • Включает шестерню, которая временно сцепляется с венцом маховика.
 4. Втягивающее реле:
 • Отвечает за включение и отключение стартера.
 • Перемещает шестерню бендикса в зацепление с маховиком.
 5. Щеточный узел и коллектор:
 • Передают ток на обмотки ротора, создавая магнитное поле для вращения.
 6. Редуктор (в некоторых моделях):
 • Уменьшает обороты электродвигателя и увеличивает крутящий момент.
Принцип работы стартера:
 1. Включение:
 • При повороте ключа зажигания или нажатии кнопки запуска, ток подается на втягивающее реле.
 2. Зацепление:
 • Реле перемещает шестерню бендикса, которая зацепляется с маховиком двигателя.
 3. Вращение:
 • Электродвигатель стартера вращает маховик, а вместе с ним — и коленчатый вал двигателя.
 4. Отключение:
 • После запуска двигателя бендикс автоматически отсоединяется, предотвращая обратное вращение стартера.
Проблемы стартера и их причины:
 1. Стартер не крутит:
 • Разряжен аккумулятор.
 • Неисправно втягивающее реле.
 • Плохой контакт на клеммах или в проводке.
 2. Стартер крутит, но двигатель не запускается:
 • Износ бендикса (шестерня не зацепляется с маховиком).
 • Поломка зубьев венца маховика.
 3. Щелчки при запуске:
 • Слабый заряд аккумулятора.
 • Поломка втягивающего реле.
 4. Скрежет или шум:
 • Износ шестерни бендикса.
 • Повреждения зубьев маховика.
 5. Стартер не отключается после запуска двигателя:
 • Залипание втягивающего реле.
 • Неисправность замка зажигания.
Обслуживание стартера:
 1. Регулярная проверка контактов и клемм:
 • Убедитесь в отсутствии коррозии и плотности соединения.
 2. Очистка стартера:
 • Удаляйте грязь и пыль, чтобы избежать перегрева.
 3. Замена щеток:
 • Изношенные щетки снижают мощность стартера.
 4. Проверка бендикса:
 • Убедитесь, что шестерня свободно перемещается и возвращается в исходное положение.
 5. Диагностика аккумулятора:
 • Проверьте, что батарея обеспечивает достаточный ток для работы стартера.
===
