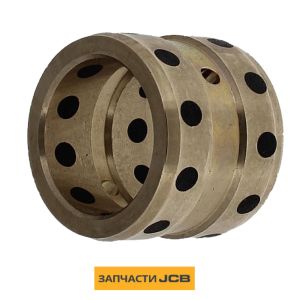

Втулка JCB 400/D1099

Втулка JCB
400/D1099, 400-D1099



Втулки — это износостойкие детали, которые используются в узлах трения и соединениях. Они служат для уменьшения износа и трения между движущимися частями, таких как шарниры, оси, пальцы и другие механизмы. Втулки играют важную роль в надежности и долговечности спецтехники.
Основные функции втулок:
 1. Снижение трения: Обеспечивают плавность движения в подвижных соединениях.
 2. Защита узлов от износа: Принимают на себя нагрузки, предотвращая повреждение основных деталей.
 3. Устойчивость к нагрузкам: Справляются с большими механическими и ударными усилиями.
 4. Легкость замены: Заменяются быстрее и дешевле, чем основной узел.
Применение втулок на спецтехнике:
 1. Шарнирные соединения:
 • На стрелах, ковшах и навесном оборудовании (экскаваторы, погрузчики).
 2. Ходовая часть:
 • Гусеницы, направляющие катки и звезды.
 3. Подвеска и рулевое управление:
 • Узлы крепления мостов, рычагов и тяги.
 4. Гидравлические цилиндры:
 • Втулки поршневых штоков и опорные втулки.
Виды втулок:
 1. Металлические втулки:
 • Изготавливаются из стали, бронзы или латуни.
 • Применяются в узлах с высокими нагрузками.
 2. Композитные (полимерные) втулки:
 • Из материалов с низким коэффициентом трения.
 • Легкие, устойчивы к коррозии.
 3. Сухие скольжения:
 • Используются без смазки, подходят для узлов с ограниченным обслуживанием.
 4. Втулки с твердосплавным напылением:
 • Устойчивы к абразивному износу и высоким температурам.
 5. Самосмазывающиеся втулки:
 • Содержат смазку внутри материала, не требуют дополнительного обслуживания.
Материалы для втулок:
 1. Сталь с закалкой:
 • Для высокой прочности и износостойкости.
 2. Бронза и латунь:
 • Устойчивы к коррозии и трению.
 3. Полимеры (полиамид, фторопласт):
 • Легкость, стойкость к химическим веществам.
 4. Композитные материалы:
 • Комбинация металла и полимеров для улучшенных характеристик.
Признаки износа втулок:
 1. Люфт в соединениях:
 • Указывает на износ втулки или сопряженного пальца.
 2. Стуки и шумы:
 • Возникают из-за свободного хода деталей.
 3. Снижение точности работы оборудования:
 • Люфты мешают точному управлению механизмами.
 4. Повреждение сопряженных деталей:
 • Износ втулки может повредить ось или палец.
Обслуживание втулок:
 1. Регулярная смазка:
 • Увеличивает срок службы металлических втулок.
 2. Осмотр соединений:
 • Проверяйте люфты и состояние поверхности втулок.
 3. Своевременная замена:
 • Не допускайте разрушения втулки, это может повредить узел.
 4. Использование оригинальных деталей:
 • Продлевает срок службы оборудования.
Подбор втулок:
Для правильного выбора втулок важно знать:
 1. Модель спецтехники:
 • Например, JCB, Caterpillar, Komatsu.
 2. Размеры:
 • Внутренний и внешний диаметры, длина.
 3. Тип работы:
 • Условия эксплуатации и уровень нагрузок.
 4. Материал втулки:
 • Для стандартных или тяжелых условий работы.
