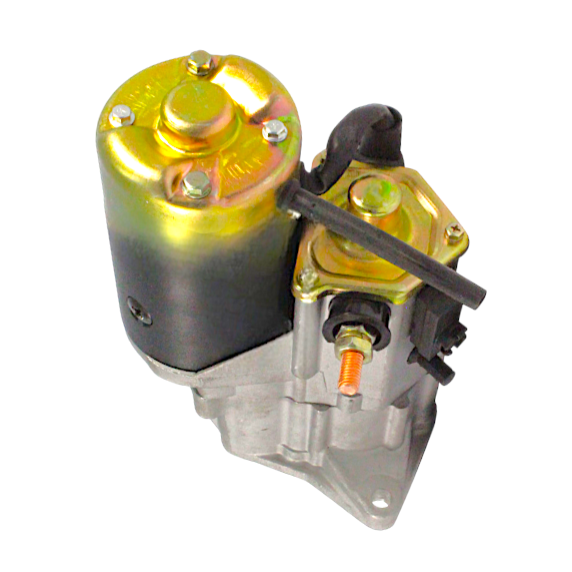

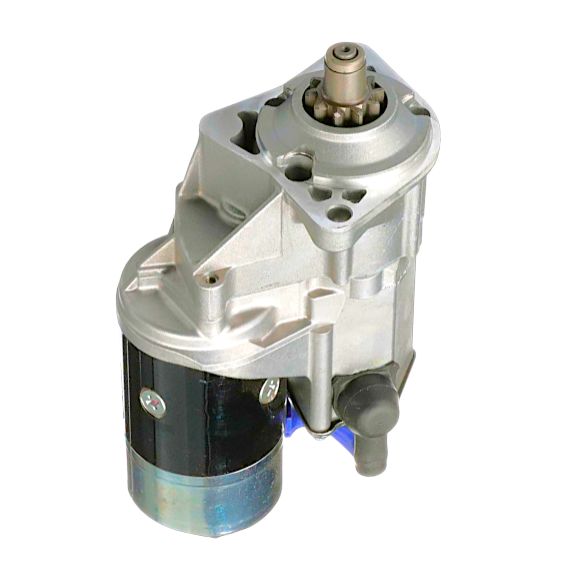

Стартер для CASE, New Holland STN4224

Стартер

STN4224

===

AS S6232S, UD14226S Cargo 114224, 114399 CAS CST40331, CST40331ES, CST40331GS, CST40331OS, CST40331RS Case New Holland 86992395, 86992395R Denso 1280005600, 1280005601, 1280005602, 2280000020, 2280001190, 4280001690, 4280001691, 4280003140 KRAUF STN4224BL, STN4224EC, STN4224LC, STN4224LP, STN4224NL, STN4224SU, STN4224UL, STN4224WD, STN4224XY, STN4224YJ, STN7042BL, STN7042US Motorherz STN4224RB, STN4224WA, STN7042WA NAV 1959854C1 New Holland 86992395, 87040161 WPS 19614N, 19855N ZAUFER 300N10198Z, 300N11067Z

Стартер — это электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания.
Он обеспечивает первоначальное вращение коленчатого вала, необходимое для запуска процесса воспламенения топливной смеси.
В технике JCB стартеры используются для надежного запуска дизельных двигателей.
Основные компоненты стартера:
 1. Корпус:
 • Обеспечивает защиту внутренних компонентов.
 • Обычно изготавливается из металла для прочности.
 2. Электродвигатель:
 • Генерирует вращательное движение, передающееся на коленчатый вал.
 3. Бендикс (приводной механизм):
 • Соединяет стартер с маховиком двигателя на время запуска.
 • Включает шестерню, которая временно сцепляется с венцом маховика.
 4. Втягивающее реле:
 • Отвечает за включение и отключение стартера.
 • Перемещает шестерню бендикса в зацепление с маховиком.
 5. Щеточный узел и коллектор:
 • Передают ток на обмотки ротора, создавая магнитное поле для вращения.
 6. Редуктор (в некоторых моделях):
 • Уменьшает обороты электродвигателя и увеличивает крутящий момент.
Принцип работы стартера:
 1. Включение:
 • При повороте ключа зажигания или нажатии кнопки запуска, ток подается на втягивающее реле.
 2. Зацепление:
 • Реле перемещает шестерню бендикса, которая зацепляется с маховиком двигателя.
 3. Вращение:
 • Электродвигатель стартера вращает маховик, а вместе с ним — и коленчатый вал двигателя.
 4. Отключение:
 • После запуска двигателя бендикс автоматически отсоединяется, предотвращая обратное вращение стартера.
Проблемы стартера и их причины:
 1. Стартер не крутит:
 • Разряжен аккумулятор.
 • Неисправно втягивающее реле.
 • Плохой контакт на клеммах или в проводке.
 2. Стартер крутит, но двигатель не запускается:
 • Износ бендикса (шестерня не зацепляется с маховиком).
 • Поломка зубьев венца маховика.
 3. Щелчки при запуске:
 • Слабый заряд аккумулятора.
 • Поломка втягивающего реле.
 4. Скрежет или шум:
 • Износ шестерни бендикса.
 • Повреждения зубьев маховика.
 5. Стартер не отключается после запуска двигателя:
 • Залипание втягивающего реле.
 • Неисправность замка зажигания.
Обслуживание стартера:
 1. Регулярная проверка контактов и клемм:
 • Убедитесь в отсутствии коррозии и плотности соединения.
 2. Очистка стартера:
 • Удаляйте грязь и пыль, чтобы избежать перегрева.
 3. Замена щеток:
 • Изношенные щетки снижают мощность стартера.
 4. Проверка бендикса:
 • Убедитесь, что шестерня свободно перемещается и возвращается в исходное положение.
 5. Диагностика аккумулятора:
 • Проверьте, что батарея обеспечивает достаточный ток для работы стартера.
===
